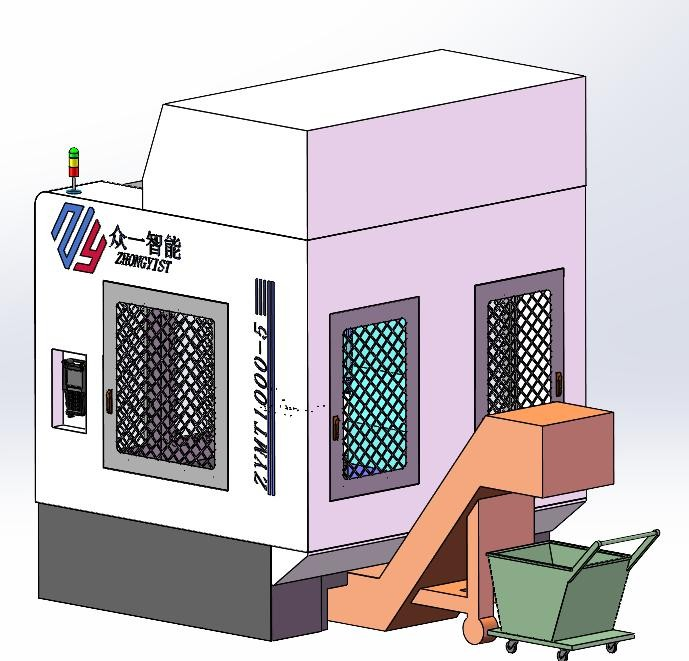

底部配置整体排屑器，有效使用宽度550mm，排屑器末端高度 700mm，因切割料柄较大，故排屑器为特殊加高排屑器。
五轴锯切机采用灰铁300铸件床身，整机重约为6吨，切割刚性强，抖动性小，利用高速切割，精度高、延长锯片寿命、切割工件表面光洁、一致性强。
X/Z轴采用铠甲伸缩防护罩，能有效防护铝屑进入丝杠、线轨内部
X轴；行程1100mm采用电机传动丝杠线轨移动立柱
Y轴；行程1000mm采用电机传动丝杠线轨移动切割电机及主轴
Z轴；行程750mm采用电机传动丝杠线轨移动工作台
A轴；旋转行程±90度采用电机传动减速机摆动工件角度
B轴；旋转行程±180度采用电机传动减速机摆动工件角度

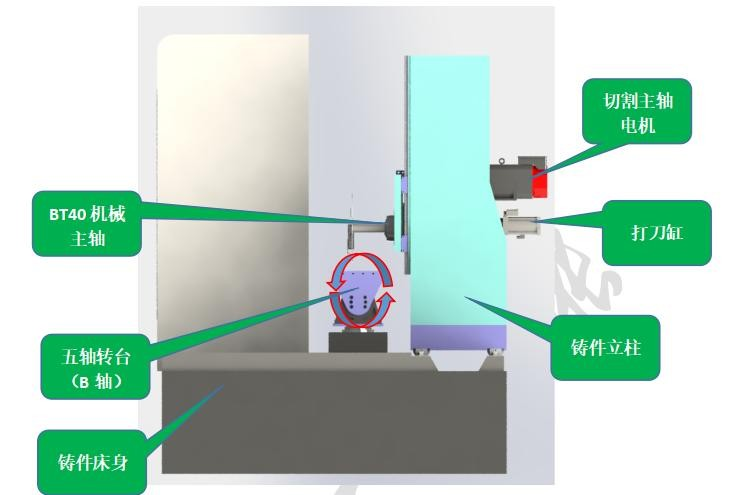

切割主轴；采用电机带动BT40机械主轴连续旋转，转速3000rpm/min，配有自动打刀缸，主轴上方装有打刀按钮，更换不同型号锯片时直接手动切换即可，无需在设备上更换，安全、省力。
圆锯片及说明
厚度2.8/3.6mm，内孔直 径30mm，切削液雾化冷却，可以实现对工件的长寿命精 确切割。

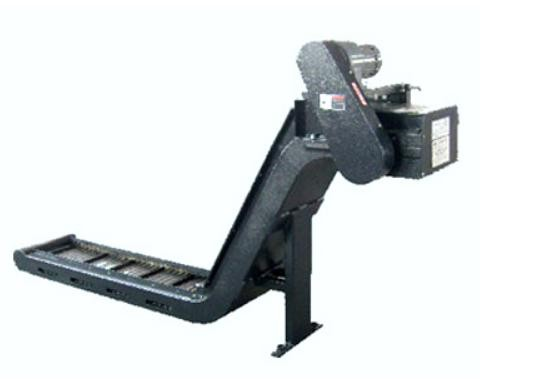

刮板排屑机
输送机安装在床身底部，加工后的粉屑及料款被收集后输送至出料口离。输送链采用不锈钢材质，可耐生锈及腐蚀。
该输送机转为浇冒口切割需求而定制，与普通加工机床的输送机不同。
设备配置及功耗
序号 | 名称 | 包含机构 |
1 | 设备主体 |
|
2 | 切割主轴系统 |
|
3 | 可变位工作台 |
|
4 | 粉屑输送机构 |
|
5 | 控制系统 |
|
项目 | 名称 | 单位 | 规格 | 备注 |
行程 | X/Y/Z轴 | mm | 1100/1000/750 | |
A轴 | 角度 | ±90 | ||
B轴 | 角度 | ±180 | ||
工作台 | 工作台尺寸（L*W） | mm | 500*300 | |
工作台*大承重 | KG | 600 | ||
切割主轴 | 机械主轴 | BT40 | ||
速度 | X/Y/Z快速移动 | mm/s | 650 | |
*大切削速度 | mm/s | 650 | ||
马达 | 五轴伺服马达 | KW | 3.6/3.6/2.9/2.3/2.3 | |
切割马达 | 切割伺服电机 | KW | 11 | |
刀库 | 工位 | 4 | 选配 | |
排屑车电机 | KW | 2 |
- 具备驱动伺服电机的两轴插补，多轴联动的运动控制功能。
- 编程方式：采用坐标输入法进行编程。
- 第二原点：工艺原点
伺服电机采用相对值编码器电机，系统在断电上电时进行一次回原点操作，而在正常的加工过程中，
用户可根据加工工艺设定第二原点（工艺原点），以避免每次都回原点操作，影响加工效率。
