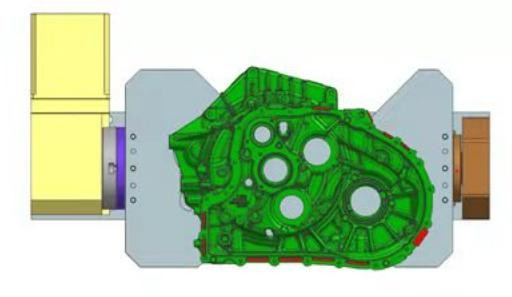

四轴0°铣正面料头
四轴180°铣正面料头

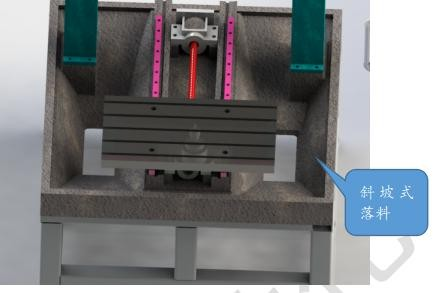

（如上图），可以有效的加快铝屑的排出，解决铝屑在机台内堆积的问题，且同时以将排出的铝屑收集统一处理，符合环保的同时又提高加工效益

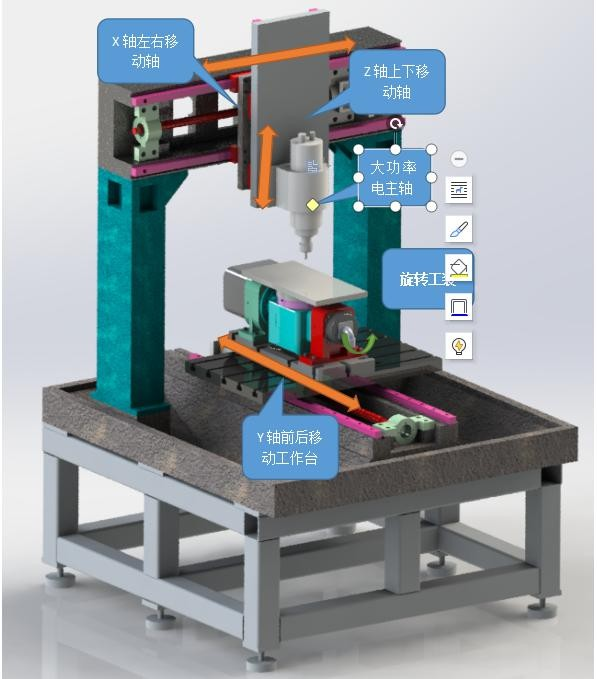

设备Z轴可安装不同直径的刀具，根据产品实际加工要求，系统自动切换主轴刀具。

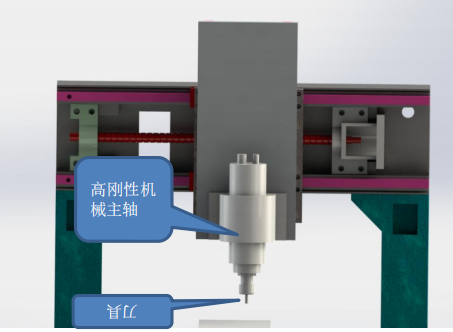

主轴加工可根据零件外形尺寸大小、零件的异形形状、毛刺大小等要求，选择转速频率高低，能达到零件无碰伤，无划伤，毛刺去的均匀。
项目 | 规格 | 单位 | XCST |
行程 | X/Y/Z轴 | mm | 750/650/320 |
A（四轴） | 角度 | ±180° | |
工作台 | 工作台尺寸（L*W) | mm | 500*800 |
工作台*大承重 | kg | 250KG | |
铣削主轴 | 机械主轴 | KW | 2.2 |
主轴型号 | ER32 | ||
进给速度 | X/Y/Z/A轴快速进给 | mm/mi | 20000mm/min |
*高速度 | mm/mi | 15000mm/min | |
动力需求 | 电力要求 | KW | 6 |
气源要求 | Mpa | 0.5-0.7 | |

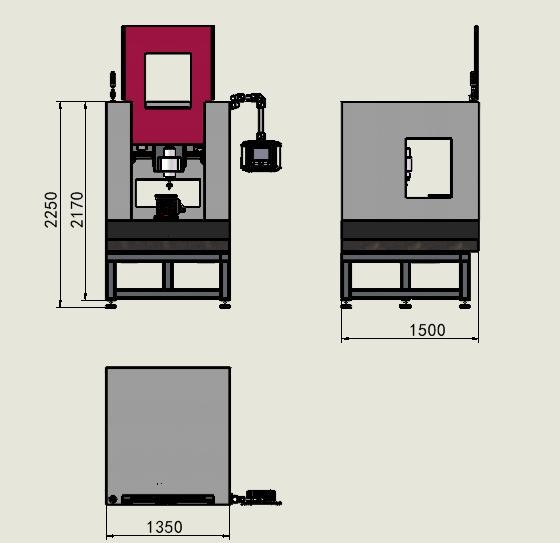

机床尺寸 | 长*宽*高 | mm | 1350*1500*2250 |
设备重量 | 重量 | KG | 1700 |
四轴电机功 | X/Y/Z/A | KW | 1.0/1.0/1.2/1.0 |
2、主要配套件一览表
序 号 | 名 称 | 数 量 | 生 产 厂 家 |
1 | 四轴控制系统 | 1 台 | 新代 |
2 | X、Y、Z伺服电机 | 各1台 | 新代 |
3 | 主轴前轴承 | 1组 | 日本NSK |
5 | 主轴后轴承 | 1组 | 日本NSK |
6 | X、Y、Z轴丝杠轴承 | 各1组 | 台湾/国内 |
7 | X、Y、Z轴滚珠丝杠 | 各1组 | 台湾/国内 |
8 | X轴线性导轨 | 2条 | 台湾上银 |
9 | Y轴线性导轨 | 2条 | 台湾上银 |
10 | Z轴线性导轨 | 2条 | 台湾上银 |
11 | A轴轴承 | 1套 | 日本NSK |
12 | 自动润滑系统 | 1 套 | 米琪儿 |
13 | 机床外壳 | 1套 | XCST |
14 | 主要气动元件 | 1套 | 亚德客 |
15 | 电气元件 | 1套 | 欧姆龙/国内名优品牌 |
16 | 机械主轴 | 1套 | 中国 |
17 | 电柜箱冷却 | 1套 | 风扇 |
18 | 通讯接口 | 1 | RS232接口 |
